低温对混凝土十分不利，在这些地区的混凝土的破坏多数与冻融作用有关，混凝土在冻融循环作用下的破坏是关系到建筑物使用寿命、工程质量、安全等方面的重大问题。

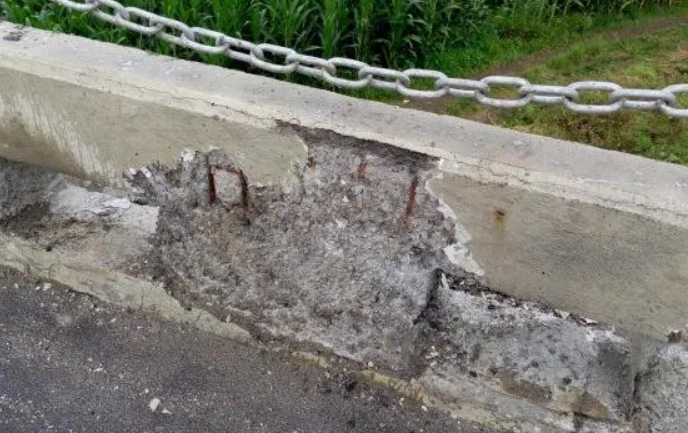

混凝土发生冻融破坏的显著特征是表面剥落，严重时可能露出石子。在混凝土受冻过程中，冰冻应力使混凝土中产生裂纹。冰冻所产生的裂纹一般多而细小，因此，在单纯冻融破坏的场合，一般不会看到较粗大的裂缝。但是，在冻融反复交替的情况下，这些细小的裂纹会不断地扩展，相互贯通，使得表层的砂浆或净浆脱落。当然，并不是说混凝土的表面剥落就一定是冻融破坏所造成的。因为导致混凝土表面剥落的原因很多，除了冻融破坏以外，防冻盐使用不当、干湿交替、抹面较差、养护不良、化学侵蚀、磨损等都可能引起混凝土表面剥落，所不同的是冻融破坏不仅引起混凝土表面剥落，而且导致混凝土力学性能的显著降低。大量试验研究表明:随着冻融次数的增加，混凝土的强度特性均呈下降趋势，其中反映最敏感的是抗拉强度和抗折强度，即随着冻融次数的增加，混凝土的抗拉强度和抗折强度迅速下降，而抗压强度下降趋势较缓。

混凝土受冻害损伤可以区分为两种情况：

（1）剥落脱皮是由于冻融引起的混凝土表面材料的损伤；

（2）内部损伤是表面没有可见效应而在混凝土内部产生的损害，它导致混凝土性质改变（如动弹性模量降低）。至于新拌混凝土受冻害损伤后则会导致混凝土冻胀破坏。

1.混凝土产生冻融损害的原因

混凝土是由集料、水泥和水三部分组成。用作集料的物质，不论是天然的岩石材料还是人工制造的材料，都不是完全密实的。每一个颗粒内部都存在各种各样的空隙，包括裂缝、气孔以及宏观和微观的缺陷等。其中有的是开放性的，允许外界的水在常温常压条件下进入，有的则是不允许外界的水在常温常压下进入的封闭空隙。通常在工地现场的集料都不是完全干燥的，总是或多或少地含有一些水分。这些水分由于存在的形式和形态不同，均对混凝土的工作性能有一定的影响。另一方面，在混凝土的拌制过程中，为了保证混凝土具有一定的工作性能，需要加入的水要多于水泥水化的用水量，混凝土凝结而形成初始结构时，这些水仍留在混凝土中，并占据一定的空间。随着水化的进行和以后的干燥过程，这些水分逐渐失去，原来被水占据的空间则成为孔隙。由于水灰比、水化程度、水泥的保水性能、成型条件、养护制度、掺入掺合料等的影响，使混凝土中形成了不同的孔结构。不同孔径分布的差异和孔的形态都会显著地影响混凝土的性能。

2.新拌水泥混凝土的受冻害损伤的原因

新拌混凝土的强度低、空隙率高、含水多，极易发生冻胀破坏。冻胀破坏的外观特征是材料体内出现若干的冰夹层，彼此平行而垂直于热流方向。其过程为：结构物表面降温冷却时，冷流向材料体内延伸，在深处某水平位置开始冻结，一般从较粗大孔穴中水分开始，冰晶形成后从间隙吸水，发育增长，且是不可逆转的过程，水分从材料未冻水或从外部水源补给，并进行宏观规模的移动。第一层孔穴中冰冻后，在冰晶生长的过程中，材料质体受到拉应力δt，如果超过抗拉强度即破坏。

3.成熟混凝土受冻害损伤有关原因

混凝土构件中的孔径分为三个范畴，即凝胶孔、毛细孔及气泡，在某一固定负温下混凝土构件中水分只有一部分是可冻水，可冻水产生多余体积直接衡量冰冻破坏威力。

可冻水（即冰）主要集中在水泥石及骨料颗粒的毛细孔中，凝胶水由于表面的强大作用不大可能就地冻结，气泡水易冻结。混凝土构件中各种孔径的空隙可认为连续分布，分布在这些空隙中的水在降温过程中将按顺序逐步冻结，不可能同时冻结。冻水一般是温度的逆函数，温度愈低，可冻水愈多。

连续的毛细管沟网络体系破坏过程；随着水化进展凝胶体生成，网络的联系被破坏、分成个别孤立的毛细孔（水在其中冻结的容器），而凝胶连同其特征性凝胶孔和少数细小毛孔就构成透水器壁。随着水化深入，材料质地致密及温度的下降，将有更多细小空间的水参与冰冻，作为器壁的凝胶的渗水性也不断减小。

当冰冻多余水受水压力推动向附近气泡（逃逸边界）排除时，材料本身将受到推移水分前进的后应反作用力导致受拉破坏。材料组织愈致密水流宣泄不及，疏导不畅引起的动水压力增大。

水泥浆中包含的一般是盐类稀溶液，一旦冰冻后变为纯冰和浓度更高的溶液；随着温度下降，浓度不断提高。另一方面邻近凝胶中水分始终保持不冻，其溶液浓度保持原有的水平，于是在毛细孔溶液和凝胶水之间出现浓度差。浓度差使得溶剂向溶液中自发扩散渗透，即溶质向凝胶水中扩散，而凝胶水向毛细孔中浓溶液转移。其结果毛细孔中水分增加，和冰接触的溶液稀释，冰晶逐渐生长，长大。当毛细孔穴充满冰和溶液时，冰晶进一步生长必将产生膨胀压力，导致破坏。

另一方面在水压的情况下，水分冻结膨胀，多余水在压力推动下外流，流向可能消纳水分的未冻地点；作为水流的结果压力消失，析冰情况正好相反：水分不是从冰冻地点外流，而是从未冻地点（凝胶）流向已冻冰地点（毛细孔），方向恰好相反。未冻地点的水移动一定距离后，最后以冰冻结束，作为水流运动的结果产生压力。

以上两点可以综合为：第一阶段毛细孔中始发的冰冻，向所有方向产生的水压力，引起内应力；第二阶段较大毛细孔中水分首先生成冰晶，可从小孔中吸引未冻结水使自身增长，产生静应力。

骨料作为一个组分，如果冰冻膨胀同样会成为导致混凝土破裂的应力来源；为了保证混凝土完好，必须要求骨料和水泥净浆两者都不破坏。由于引气混凝土的广泛使用，水泥净浆的抗冻性较易保证；从这个意义上来说，骨料抗冻性更具有突出意义。如颗粒大到一定限度以上，核心存在的距离任何逃逸边界均在临界尺寸以上的保水区域，此时将因超过骨料破裂强度的内部水压力而破裂，这就是临界储存效应。凡属中等吸水、细孔结构、渗透较低的岩石，这种危险较突出；空隙多、渗透性强的骨料临界尺寸也很大。在特殊情况岩石吸水率极低（如重量吸水在0.5%以下的石英岩），可冻水极少，冰水是无渗应力出现；根据施工经验应避免使用高度吸水骨料，小颗粒石粒可以得到较大抗冻保证。

综上所述，混凝土材料的抗冻性是以下三方面的变函数即：

（1）材料的性质（强度、变形、空隙情况）；

（2）气候条件（冻融循环次数、最低温度、降温速度、降水量、空气相对湿度等）；

（3）材料使用方式（降水量、自由水及跨越材料的蒸气压梯度与温度梯度）。

区分这几方面变数将构成研究这一复杂问题的一个根本方式的转变，这样我们就有可能正确预言材料在指定环境中的抗冻能力。

内容来源：建筑维护

免责声明:本文涉及的部分文案、图片、视频摘自于互联网，目的在于分享更多信息，本站不对其准确性负责。部分内容、图片系网络转载，版权归原作者所有，部分内容因转载众多，无法确认原作者，如有问题，请联系删除。
